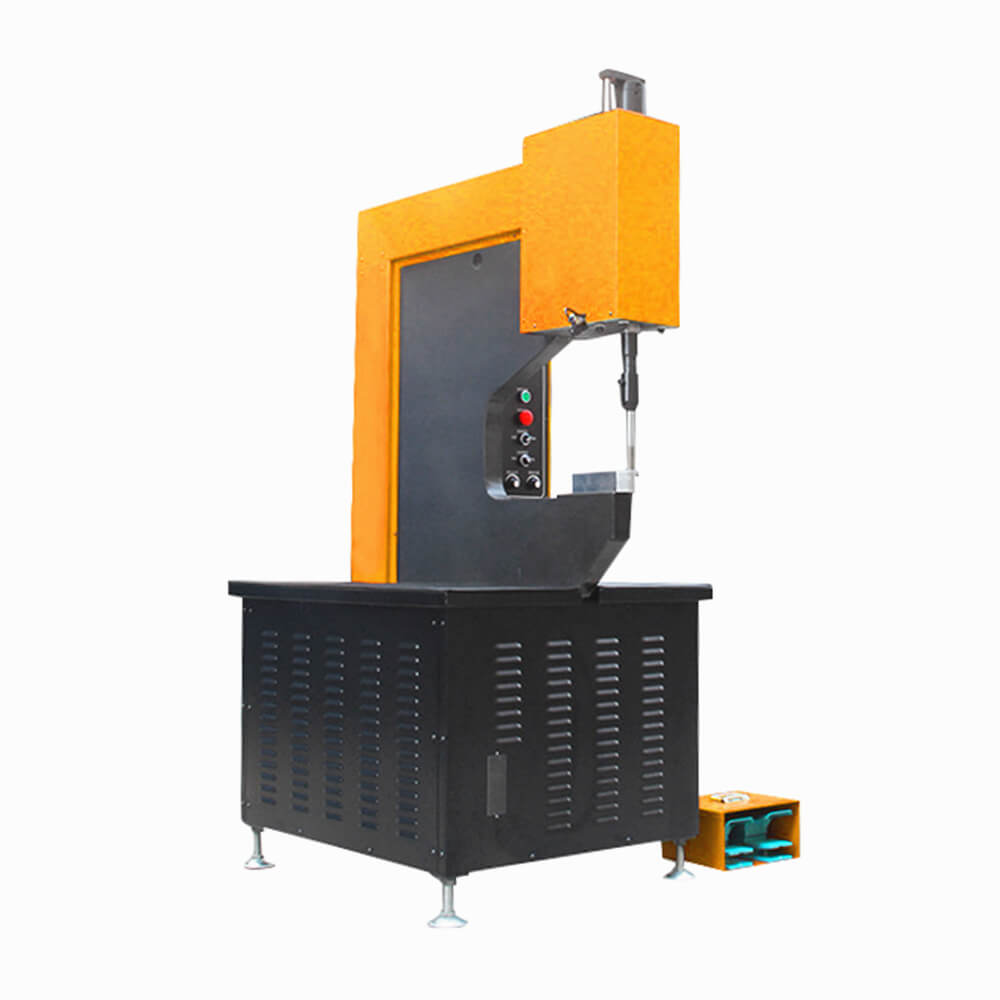

Hydraulische clinchmachine

Hydraulische clinchmachine werkt voor het verbinden van twee of meer metalen platen zonder gebruik te maken van extra bevestigingsmiddelen, zoals schroeven of klinknagels. In plaats daarvan berust het proces op het vervormen en in elkaar grijpen van de metalen platen om een sterke verbinding te creëren. Clinchen kan worden gedaan met een verscheidenheid aan verschillende metalen, waaronder aluminium, staal en roestvrij staal, en kan worden gebruikt om platen van verschillende diktes met elkaar te verbinden. Het is een snel, schoon en milieuvriendelijk alternatief voor traditionele bevestigingsmethoden zoals lassen of klinken, omdat er geen hitte of extra materialen voor nodig zijn. Clinchen wordt vaak gebruikt in de auto-, ruimtevaart- en elektronica-industrie, maar ook bij de fabricage en assemblage van plaatmetaal.

ONTVANG EEN OFFERTE

Parameters hydraulische clinchmachine

CE-certificaat: JA
Controle: Automatisch
Nominale druk: 50KN/80KN/100KN
Keel Diepte: 500 mm
Keel Hoogte: 380 mm
Max. dikte van het materiaal: 4 mm
Slaglengte: 110 mm
ponsen snelheid: 200 mm/sec
Gedreven vermogen: Hydraulisch
Veiligheidsapparaat: Vingerbescherming raspende sensor
Motorkracht: 2,2 kW/4,0 kW
Spanning: 380-415V 3 Fasen 50/60Hz Aangepast
Beschikbare materialen: Aluminium, staal, roestvrij staal, enz.

toepassingen

Hydraulische clinchmachine is een snelle, schone en milieuvriendelijke bevestigingsoplossing. Het is een koudbevestigings- of verbindingsalternatief voor traditionele bevestigingsmethoden zoals lassen of klinken, omdat er geen warmte of extra materialen voor nodig zijn.

Beschikbaar voor een groot aantal verschillende plaatmetalen, waaronder aluminium, staal en roestvrij staal, en geschikt voor het verbinden van platen met verschillende diktes, enz.

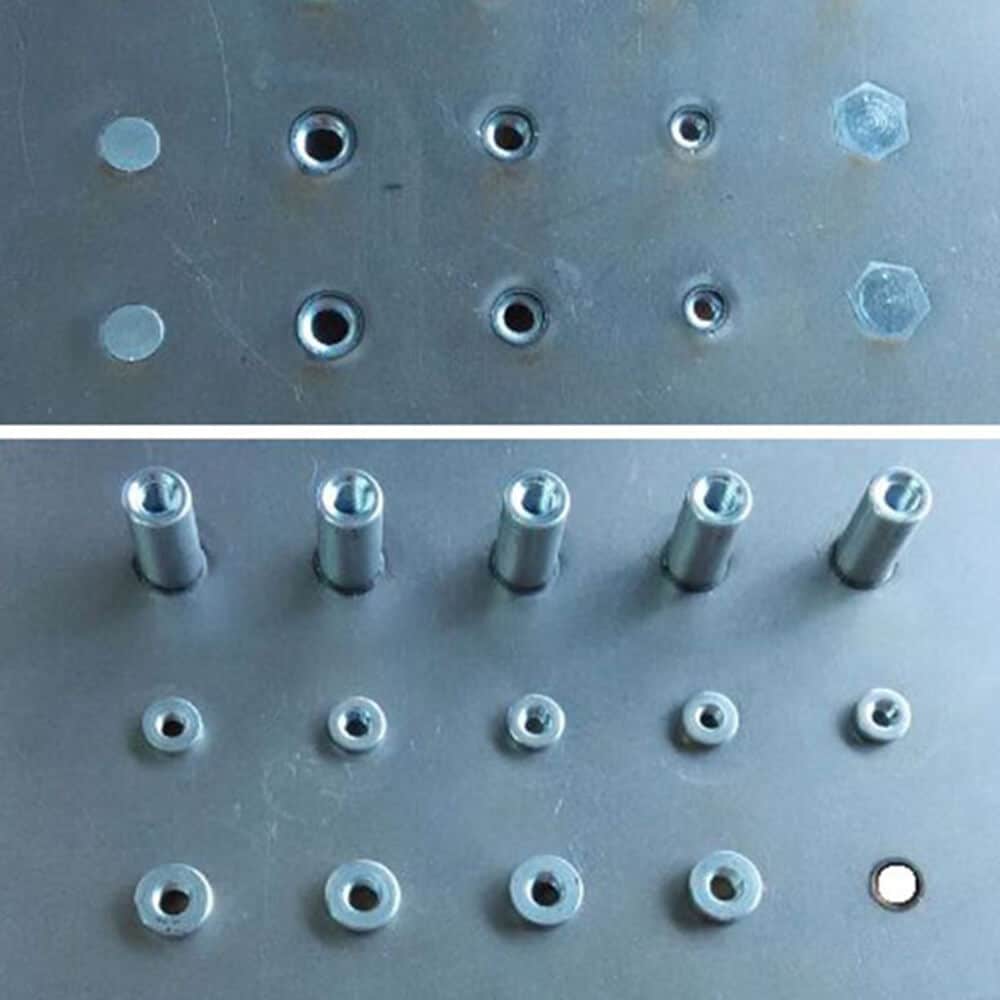

Beschikbaar voor SPR-zelfdoorborend klinkproces en klinknagelbouten klinkmoeren clinchproces.

Het clinchproces wordt vaak gebruikt in het ventilatiekanaal, uitlaatsystemen, structurele componenten, Body-in-White (BIW), montage van binnen- en buitenbekleding, batterijmontage, warmtewisselaars, auto-, ruimtevaart- en elektronica-industrieën, evenals in fabricage en montage van plaatwerk, enz.

Pneumatische clinchmachine is ook hier verkrijgbaar.

Specificaties hydraulische clinchmachine

Het maakt gebruik van een krachtig hydraulisch systeem met een druk van 50Kn/80Kn/100Kn. Gantry-frezen verwerkt de basis van de ponsvormen van de machine om hoge precisieprestaties te garanderen. Hydraulische traploze drukregeling en laag geluidsniveau. Er is een automatisch koelsysteem in het hydraulische station.

Redelijk ontwerp ponsen en matrijzen om de metalen platen te vervormen. De pons duwt de bovenste plaat metaal in een speciaal ontworpen matrijs, waardoor een groef of kanaal in de onderste plaat ontstaat. De pons blijft dan de bovenste plaat metaal naar beneden duwen in de groef of het kanaal, waardoor het metaal plastisch vervormt en in elkaar grijpt. Hierdoor ontstaat een sterke mechanische verbinding tussen de twee metaalplaten.

Functies

Krachtig hydraulisch systeem met een druk van 50Kn/80Kn/100Kn, om een sterke mechanische verbinding tussen de twee metalen platen te creëren.
Hoge klemkracht: Hydraulische clinchmachines kunnen hoge klemkrachten genereren, waardoor ze dikkere en sterkere metalen componenten kunnen verbinden.
Eenvoudige installatie en bediening: Hydraulische clinchmachines zijn eenvoudig in te stellen en te bedienen en kunnen worden aangepast aan verschillende metaaldiktes en clinchprofielen.
Veelzijdigheid: Hydraulische clinchmachines kunnen worden gebruikt voor het verbinden van een breed scala aan metalen, waaronder aluminium, staal en titanium.
Weinig onderhoud: Hydraulische clinchmachines zijn over het algemeen onderhoudsarm en vereisen minimale smering en reiniging.
Vingerbescherming raspende sensor voor de veiligheid van werknemers.
Dubbele koppen, 4 koppen, 6 koppen, 8 koppen, CNC Automatisering Clinchstation volgens vereiste.
Hoge precisie. Gantry-frezen verwerkt de basis van de ponsvormen van de machine om hoge precisieprestaties te garanderen.
Hydraulisch aangedreven, traploze drukregeling.
Automatisch koelsysteem in het hydraulische station.
24 maanden garantie op de clinchmachine en 6 maanden op stansvormen.
