Pneumatisk clinching maskine

Pneumatisk Clinching Machine er generelt billigere end hydrauliske eller elektriske modeller, hvilket gør dem til en omkostningseffektiv mulighed for småskala produktion. Det er typisk hurtigere end andre typer clinch-maskiner på grund af den hurtige cykling af lufttrykket. Det er et hurtigt, rent og miljøvenligt alternativ til traditionelle fastgørelsesmetoder som svejsning eller nitning, da det ikke kræver varme eller yderligere materialer. Clinching er almindeligt anvendt i bil-, rumfarts- og elektronikindustrien såvel som i metalpladefremstilling og -montage.

FÅ ET CITAT

Pneumatiske clinching maskine parametre

CE-certifikat: JA
Styring: Automatisk
Nominelt tryk: 40KN/50KN/80KN
Halsdybde: 350/500 mm
Halshøjde: 365 mm
Maks. materiale tykkelse: 3 mm
Slaglængde: 100 mm
Hulningshastighed: 200 mm/s
Drevet kraft: Pneumatisk
Pneumatisk tryk: 1 bar til 8 bar
Sikkerhedsenhed: Fingerbeskyttelsesgittersensor
Motoreffekt: 0,02Kw
Spænding: 110-240V enkeltfaser 50/60Hz (tilpasset efter krav)
Tilgængelige materialer: Aluminium, stål, rustfrit stål osv.

Ansøgninger

Pneumatic Clinching Machine er en hurtig, ren og miljøvenlig fastgørelsesløsning, den er et koldfastgørelses- eller samlingsalternativ til traditionelle fastgørelsesmetoder som svejsning eller nitning, da den ikke kræver varme eller yderligere materialer.

Fås til en række forskellige metalplader, inklusive aluminium, stål og rustfrit stål, og fungerer til at sammenføje plader af forskellig tykkelse osv.

Tilgængelig til SPR-selvgennemborende nitteproces, og nittebolte nittemøtrikker clinching proces.

Clinching-processen er almindeligt anvendt i ventilationskanalen, udstødningssystemer, strukturelle komponenter, Body-in-White (BIW), indvendig og udvendig trimsamling, batterisamling, varmevekslere, bil-, rumfarts- og elektronikindustrien samt i pladefremstilling og montage mv.

Hydraulisk clinching maskine er også tilgængelig her.

Specifikationer for pneumatisk clinching-maskine

Det vedtager et kraftfuldt hydro-pneumatisk system med 40Kn/50Kn/80Kn tryk. Gantry-fræsning behandler maskinens stanseforme base for at sikre høj præcisionsydelse. Pneumatisk trinløs trykregulering og lav støj.

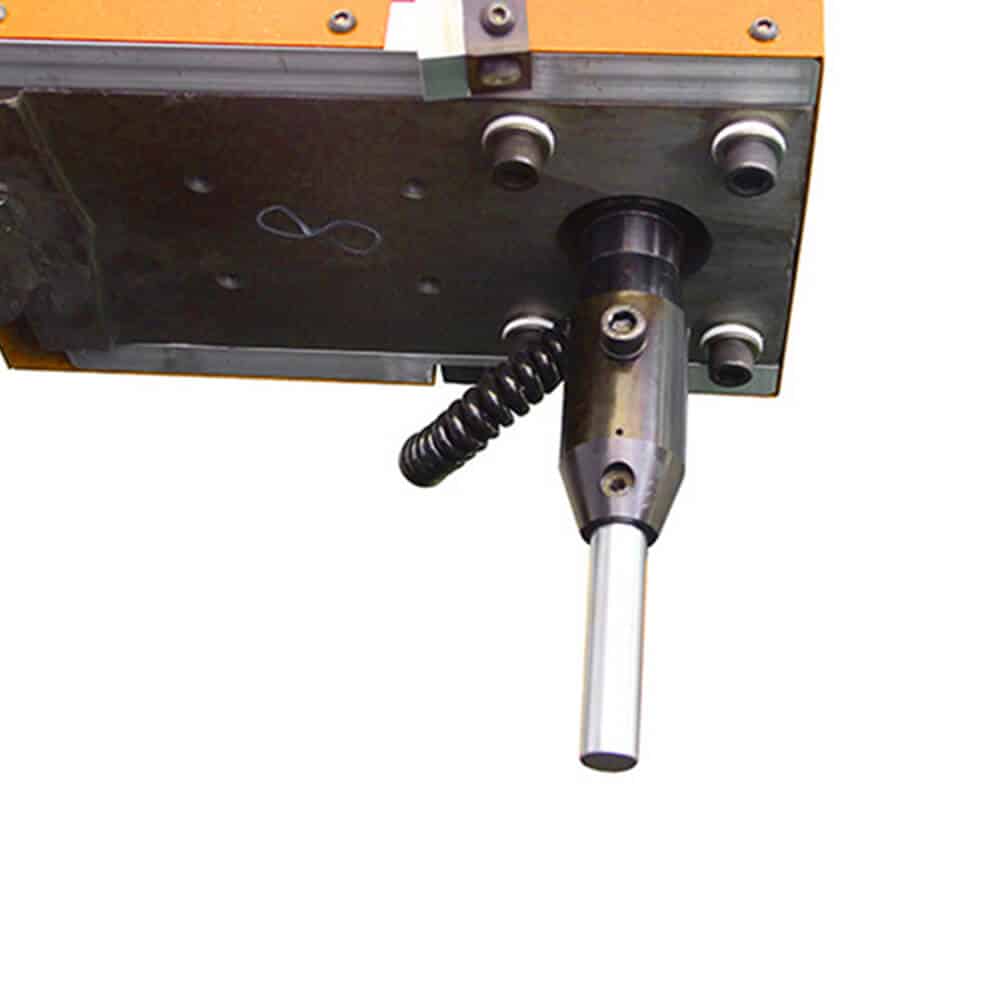

Rimeligt design til stansning og forme til at deformere metalpladerne. Stansen skubber den øverste metalplade ind i en specialdesignet matrice, som skaber en rille eller kanal i bundpladen. Stansen fortsætter derefter med at skubbe den øverste metalplade ned i rillen eller kanalen, hvilket får metallet til at deformere plastisk og låse sammen. Dette skaber en stærk mekanisk samling mellem de to metalplader.

Funktioner

Kraftfuldt hydro-pneumatisk system med 40Kn/50Kn/80Kn tryk, for at skabe en stærk mekanisk samling mellem de to metalplader.
Hastighed: Pneumatiske clinch-maskiner er typisk hurtigere end andre typer clinch-maskiner på grund af den hurtige cykling af lufttrykket.
Lavt støjniveau: Pneumatiske clinch-maskiner producerer relativt lave støjniveauer sammenlignet med andre typer metalbearbejdningsudstyr, hvilket kan være en fordel i visse miljøer.
Mindre vedligeholdelse: Pneumatiske clinchmaskiner kræver minimal vedligeholdelse og er relativt nemme at rengøre og smøre.
Omkostningseffektive: Pneumatiske clinch-maskiner er generelt billigere end hydrauliske eller elektriske modeller, hvilket gør dem til en omkostningseffektiv mulighed for småproduktion.
Høj præcision. Gantry-fræsning behandler maskinens stanseforme base for at sikre høj præcisionsydelse.
Pneumatisk drevet, trinløs trykregulering.
Finger protection grating sensor for workers’ safety.
24 måneders garanti for clinchmaskinen og 6 måneder for stanseforme.
