Rack Shelves CNC Hydraulic Punching Machine is an automatic CNC control punching machine, driven by a hydraulic station, which widely used to punch steel tube, stainless steel tube, iron pipe, aluminum alloy, to piercing various shapes of the hole. Workers load pipe in punching molds, the pipe will be automatically fed according to the setting distance, and automatically punch holes in pipes. All parameters like pipe length, hole quantity, hole distance will be set in the PLC control system, the touch screen is available in multi-language. This equipment is prevalent for rack shelves manufacturers on the global market.
Rack plaukti CNC hidrauliskās štancēšanas mašīnas parametri
- CE sertifikāts: JĀ
- Kontrole: CNC Automātiska
- Jauda: 750 gab/8 stundas
- Precizitāte: ±0.2mm
- Caurumošanas veidņu daudzums: Saskaņā ar prasību
- Maks. materiāla biezums: 4 mm (biezumu palielināt atbilstoši prasībām)
- Maks. materiāla garums: 6000 mm (atbilstoši prasībām)
- Štancēšanas ātrums: 80-180 reizes/min
- Piedziņas jauda: Hidrauliskais
- Viena cilindra maks. Štancēšanas prese: 12 tonnas, 15 tonnas, 20 tonnas, 25 tonnas
- Visa mašīna Maks. Hidrauliskā prese: 24 tonnas, 30 tonnas, 40 tonnas, 50 tonnas
- Motora jauda: 7,5 Kw/11 Kw/18,5 Kw
- Spriegums: 380-415V 3 fāzes 50/60Hz Pielāgots
- Izmēri: 6800x1000x1700mm (atbilstoši prasībām)
- Net weight: Apmēram 2000 kg
- Pieejamie materiāli: Stainless steel tube, Mild Steel pipe, Iron pipe, Aluminum profile, etc.
Lietojumprogrammas
Plauktu plaukti CNC hidrauliskā štancēšanas mašīna ir piemērota caurumu caurumu veikšanai plauktu plauktiem, alumīnija kāpņu profiliem, tērauda aizsargmargām, cinka tērauda žogiem, dzelzs aizsargžogiem, alumīnija sakausējuma plauktu kronšteiniem, margām, balustrādes, margām un margām.
Pieejams dažādiem materiāliem, ieskaitot alumīnija profilu, nerūsējošā tērauda cauruli, vieglu tērauda cauruli, dzelzs cauruli, vara cauruli utt.
Pieejams dažādu formu caurumu štancēšanai, ieskaitot kvadrātveida caurumus, taisnstūrveida caurumus, D formas caurumus, trīsstūrveida caurumus, ovālus caurumus, vidukļa apļveida caurumus, prizmatiskus caurumus utt.
Šeit ir pieejama arī 2 darbstaciju caurumošanas iekārta. 2 darbstaciju hidrauliskā štancēšanas mašīna.
Rack plaukti CNC hidrauliskās štancēšanas mašīnas specifikācijas
CNC automātiskā hidrauliskā caurumu štancēšanas iekārta izmanto PLC vadības sistēmu un ciparu vadību ar LED skārienekrānu. Perforators uzstādīs vienu štancēšanas veidņu komplektu. Saprātīga dizaina štancēšanas veidnes, lai novērstu caurules virsmas skrāpējumus. Portāla frēzēšana apstrādā mašīnas štancēšanas veidņu pamatni, lai nodrošinātu augstu precizitāti. Hidrauliskajā stacijā ir automātiskā dzesēšanas sistēma.
Iespējas
- Tērauda caurules virsmai nav skrāpējumu, saprātīgi izstrādātas štancēšanas veidnes, lai novērstu skrāpējumus, automātiskā tīrīšanas sistēma noņem metāla vīles.
- Dual heads, processing two pieces of ladder profiles at one action, can be designed as the single head, 4 heads, and 6 heads, 8 heads as per requirement.
- Augsta precizitāte. Portāla frēzēšana apstrādā mašīnas štancēšanas veidņu pamatni, lai nodrošinātu augstu precizitāti. Augstas kvalitātes vadsliedes un pārvades mehānismi.
- Pieejams dažādiem caurumu caurumošanas attālumiem, iestatot skārienekrānā. Automātiska ciparu vadība darbaspēka taupīšanai.
- Hidrauliska, bezpakāpju spiediena regulēšana.
- Viens štancēšanas iekārtu komplekts būs piemērots dažādu formu caurumu štancēšanai, nomainot pielāgotās štancēšanas veidnes.
- Veiks automātiskās griešanas funkcijas, ja ir aprīkots ar hidraulisko griešanas ierīci.
- Režīma izvēle: Automātiski/Manuāli. Viena cilindra/divu cilindru darbība.
- PLC vadība, laika iestatīšana un spiediena regulēšana.
- Skārienekrāns, redzams digitālais displejs, pilna procesu uzraudzība.
- Automātiski noteikt darbības traucējumus, redzamu trauksmju sarakstu un trauksmes atiestatīšanu.
- 24 mēnešu garantija štancēšanas mašīnai un 6 mēneši štancēšanas veidnēm.

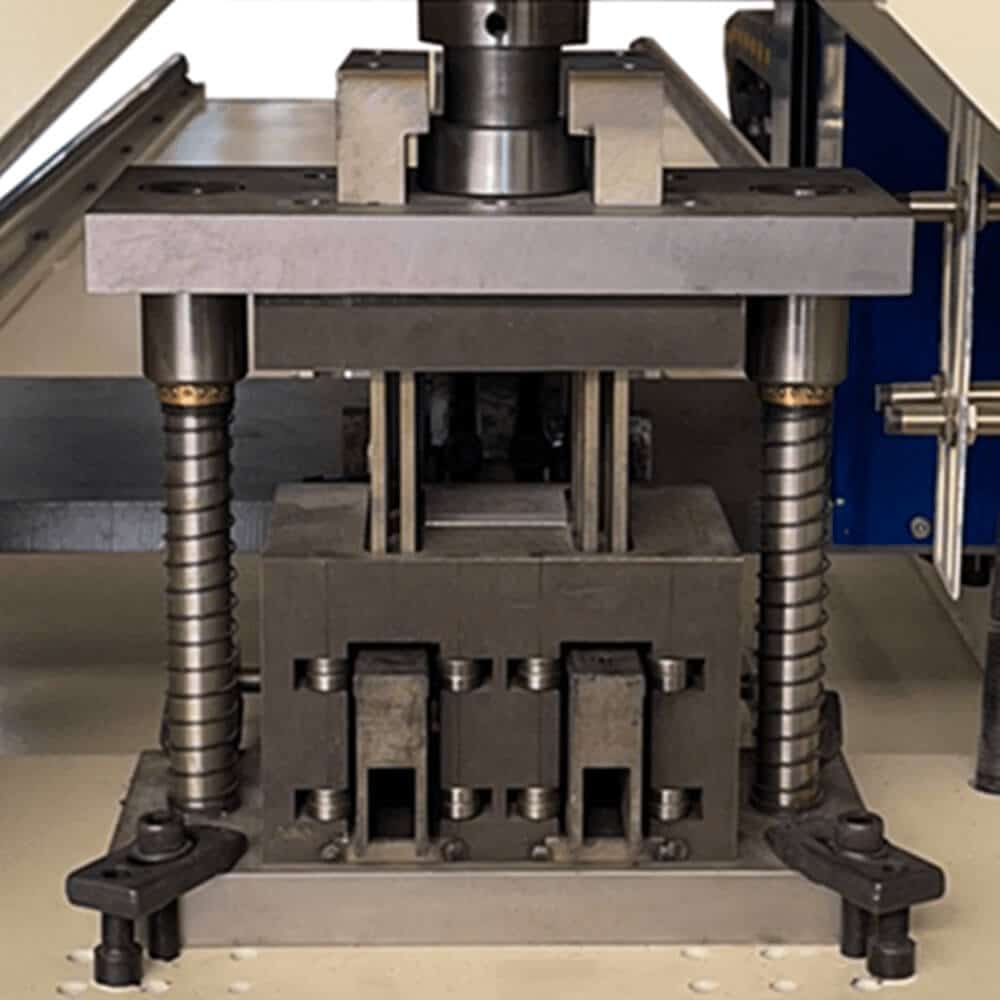

Mašīnas skats
