Kaksi työasemaa CNC putkirei'ityskone on automaattinen kone useiden reikien rei'ittämiseen putkeen, se voi lävistää eri muotoisia reikiä, erikokoisia, -muotoisia ja -materiaaleja. Siinä on 2 työasemaa ja 2 sarjaa hydraulisylintereitä eri lävistysmuotteja varten. Työntekijät lataavat putken lävistysmuotteihin, putki syötetään automaattisesti asetusetäisyyden mukaan ja rei'itetään automaattisesti putkiin. Kaikki parametrit, kuten putken pituus, reiän määrä, reiän etäisyys, asetetaan PLC-ohjausjärjestelmässä, kosketusnäyttö on saatavana monikielisenä.
Kaksi työasemaa CNC putkirei'ityskoneen parametrit
- CE-todistus: JOO
- Ohjaus: CNC automaattinen
- Kapasiteetti: 1500 kpl / 8 tuntia
- Tarkkuus: ±0.2mm
- Lävistysmuottien määrä: Vaatimuksen mukaan
- Max. materiaalin paksuus: 4mm (paksuus suurenna vaatimuksen mukaan)
- Max. materiaalin pituus: 6000mm (vaatimuksen mukaan)
- Lävistysnopeus: 80-180 kertaa/min
- Käyttövoima: Hydraulinen
- Yhden sylinterin maks. Lävistyspuristin: 12 tonnia, 15 tonnia, 20 tonnia, 25 tonnia
- Koko kone max. Hydraulinen puristin: 24 tonnia, 30 tonnia, 40 tonnia, 50 tonnia
- Moottorivoima: 7,5 Kw / 11 Kw / 18,5 Kw
- Jännite: 380-415V 3-vaiheinen 50/60Hz Räätälöity
- Mitat: 6800x1000x1700mm (vaatimuksen mukaan)
- Net weight: Noin 2000kg
- Käytettävissä olevat materiaalit: Stainless steel tube, Mild Steel pipe, Iron pipe, Aluminum profile, etc.
Sovellukset
Kaksi työasemaa CNC putkirei'ityskone soveltuu reikien rei'ittämiseen telinehyllyille, alumiinitikkaprofiileille, terässuojakaiteelle, sinkkiteräsaidalle, rautasuoja-aidalle, alumiiniseoksesta valmistettuun hyllykannattimeen, kaiteeseen, kaiteeseen, kaiteeseen, kaiteisiin.
Saatavana eri materiaaleille, mukaan lukien alumiiniprofiili, ruostumaton teräsputki, kevytteräsputki, rautaputki, kupariputki jne.
Saatavana erimuotoisiin reikiin, mukaan lukien neliömäinen reikä, suorakaiteen muotoinen reikä, D-muotoinen reikä, kolmiomainen reikä, soikea reikä, vyötärön pyöreä reikä, prismareikä jne.
2 työaseman lävistyskone on myös saatavilla täältä. 2 työasemaa hydraulinen lävistyskone.
Kahden työaseman CNC putkirei'ityskoneen tekniset tiedot
Kaksi työasemaa CNC-putkirei'ityskoneessa on PLC-ohjausjärjestelmä, numeerinen ohjaus LED-kosketusnäytöllä. Lävistyskone asentaa yhden sarjan lävistysmuotteja. Kohtuulliset lävistysmuotit estämään putken pinnan naarmuuntumista. Gantry-jyrsintäprosessi koneen lävistysmuotin pohjalla varmistaa korkean tarkkuuden. Hydrauliasemassa on automaattinen jäähdytysjärjestelmä.
ominaisuudet
- Ei naarmuja teräsputken pinnassa, järkevä suunnittelu lävistysmuotit naarmuuntumisen estämiseksi, automaattinen pyyhintäjärjestelmä poistaa metalliviilat.
- Kaksoispää, käsittelee kahta putkenpalaa yhdellä toiminnolla.
- Korkean tarkkuuden. Gantry-jyrsintäprosessi koneen lävistysmuotin pohjalla varmistaa korkean tarkkuuden. Laadukas ohjauskisko ja vaihteisto.
- Saatavilla eri rei'itysetäisyyksille, asettamalla kosketusnäytöltä. Automaattinen numeerinen ohjaus työvoiman säästämiseksi.
- Hydraulikäyttöinen, portaaton paineensäätö.
- Yksi lävistyskoneiden sarja toimii erimuotoisille rei'ityksille korvaamalla räätälöidyt lävistysmuotit.
- Suorittaa automaattisia leikkaustoimintoja, jos se on varustettu hydraulisella leikkuuyksiköllä.
- Tilan valinta: Auto/Manuaalinen. Yksisylinterinen/kaksisylinterinen toiminta.
- PLC-ohjaus, ajan asetus ja paineen säätö.
- Kosketusnäyttö, näkyvä digitaalinen näyttö, täydellinen prosessien valvonta.
- Tunnista viat automaattisesti, näkyvä hälytysluettelo, hälytyksen nollaus.
- 24 kuukauden takuu lävistyskoneelle, 6 kuukautta lävistysmuotteille.

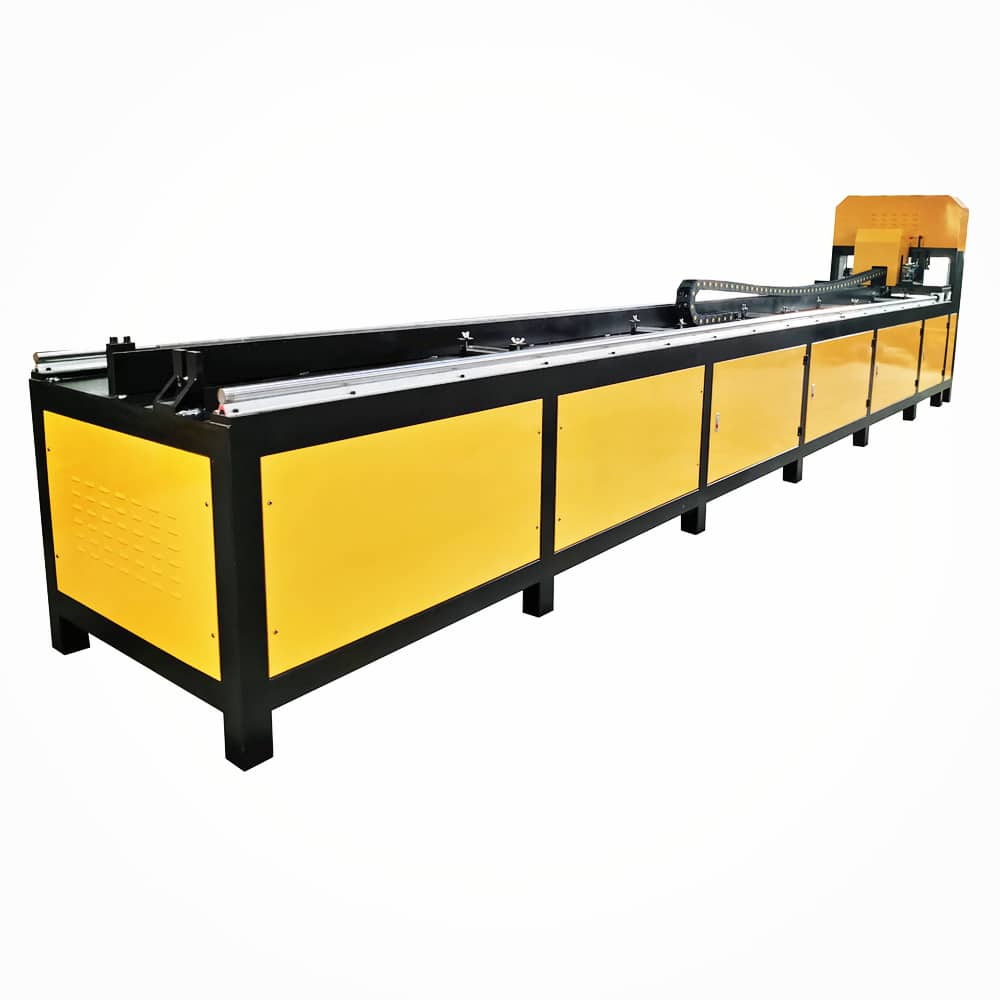

Konenäkymä
