CNC数控卧式双缸冲孔机是一种全自动数控冲孔机，由两个液压缸在水平方向卧式对冲，此设计广泛用于圆管的冲孔，也适用于少数方管冲孔。机器运行时，有两组液压缸从相对的两侧冲压圆管，以方便冲孔废料排除，避免其卡在模具中。操作人员将管材装入冲压模具中，管材会根据设定的距离自动送入，并自动在管材上打孔。管长、孔数、孔距等参数均在触摸屏上设置，PLC控制系统会自动保存数据并完成冲孔。
CNC数控卧式双缸冲孔机参数
- 欧盟CE认证: 是
- 控制方式: CNC数控全自动
- 工作效率: 45孔/分钟
- 机械精度: ±0.30mm
- 液压缸径: 63mm，80mm，100mm，125mm，140mm，180mm，220mm
- 管材最大厚度: 10mm
- 管材最大长度: 12m (可根据客户需求加大长度)
- 驱动方式: 液压
- 最大压力: 根据管材厚度、孔尺寸等参数来选择合适的吨位。.
- 电机功率: 7.5 Kw/11Kw/18.5Kw
- 电压: 380V 50Hz 3相
- 适用材料范围: 圆管，方管，不锈钢管，碳钢管， 铁管， 铝型材，PVC，等等。
应用范围
CNC数控卧式双缸冲孔机主要用于在圆管冲孔，也可用于少数有特殊冲孔要求的方管，主要应用于建筑爬架，农业喷淋管道，锅炉吹灰管等等。
可用于不同的材料，包括铝型材、不锈钢管、低碳钢管、铁管、铜管等。
可打各种形状的孔，包括方孔、矩形孔、D形孔、三角形孔、椭圆形孔、腰圆孔、棱形孔等。
CNC数控卧式双缸冲孔机的优势

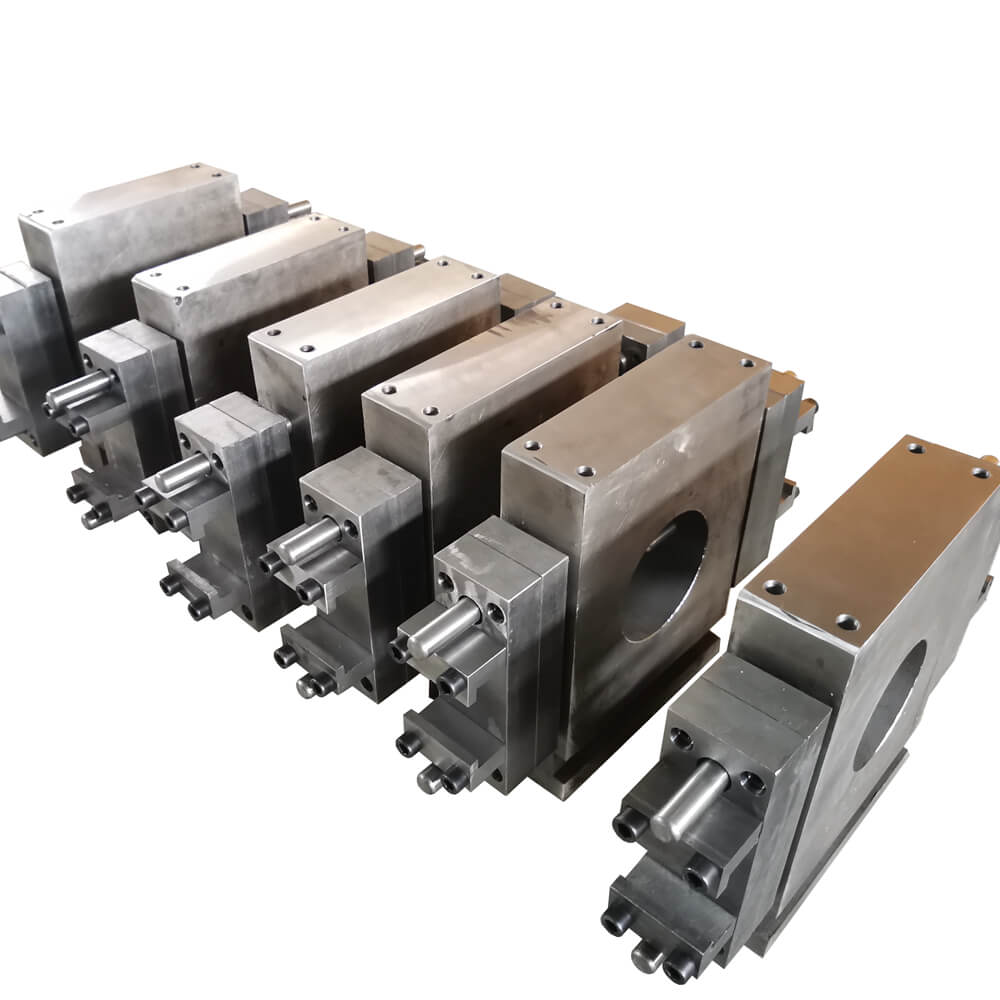

此机型配备PLC控制系统，带LED触摸屏数控，使用自动化的程序节省大量人力。此机型将安装一套侧冲模具，由两侧的液压缸从相对的两侧冲压圆管，此设计方便废料排除，避免废料卡模具，延长冲针的使用寿命。整机必须采用龙门铣加工，以保证高精度性能。液压装置驱动带有强制风冷的冷却系统。
机器特征
- 高精准度。整机必须采用龙门铣加工，以保证高精度性能。高品质导轨和传动齿轮。
- 通过在触摸屏上设置，可用于不同距离的打孔。
- 自动数控，节省人力。
- 液压驱动，无级压力调节。
- 一套冲孔机可用于不同形状的冲孔，更换定制的冲头和模具。
- 如果配备液压切割单元，将执行自动切割功能。
- 模式选择：自动/手动。单缸/双缸操作。
- PLC控制，时间设定，压力调节。
- 触摸屏，可视数字显示，全过程监控。
- 自动检测故障，自动报警，显示报警列表。
- 机械系统保修24个月，模具属于磨损件保修6个月。

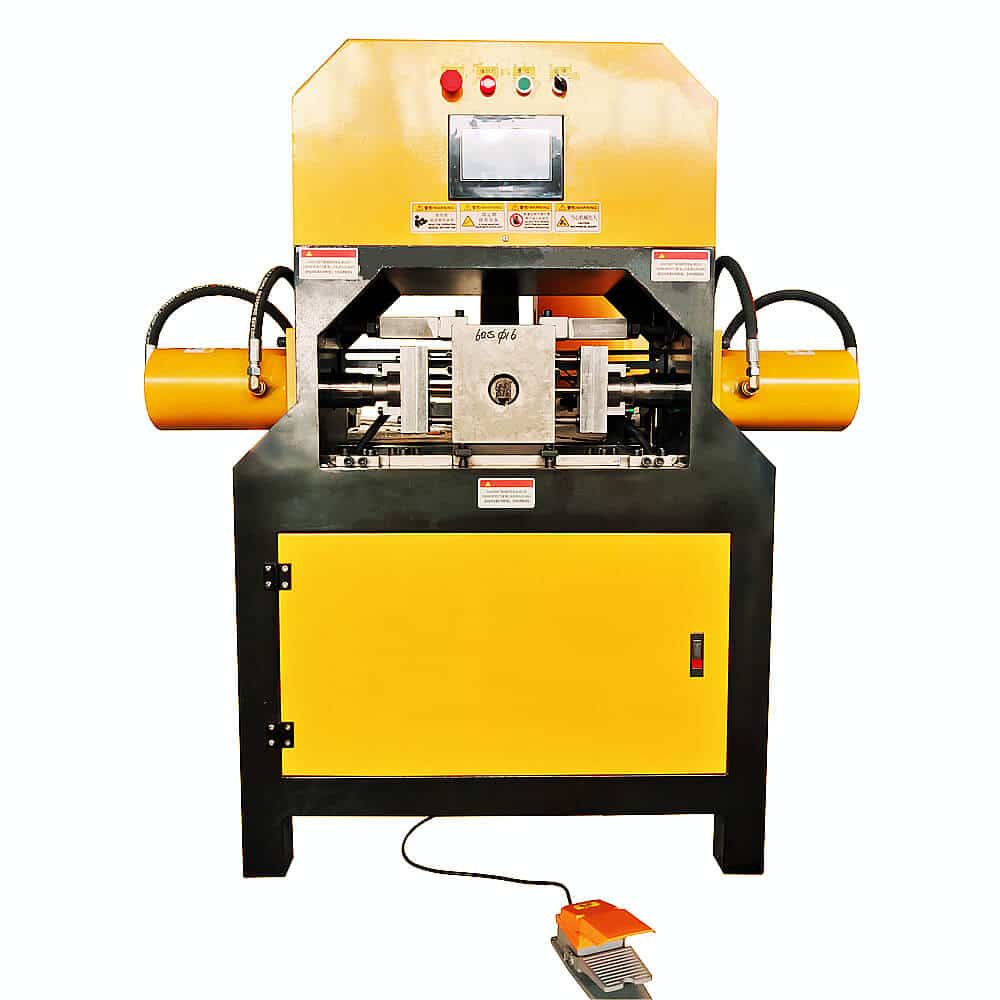

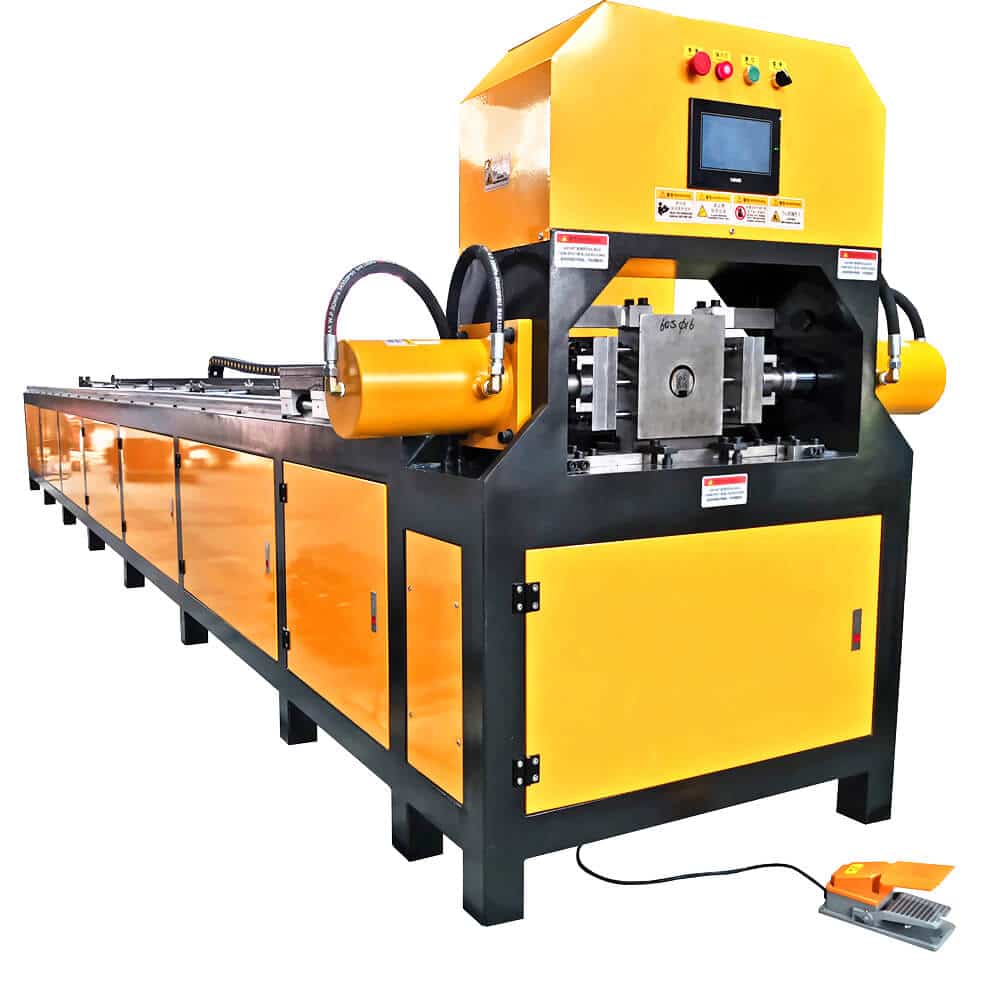

机器展示
